一、目前的實際管理狀況分析

1.1   循環水場設計參數

尿素系統設計循環水量31000m3/h,保有水量11000m3,補充水量為160m3/h。

氣化系統設計循環水量13000m3/h,保有水量5000m3,補充水量為80m3/h。

空凈合系統設計循環水量34000m3/h,保有水量18000m3,補充水量為200m3/h。

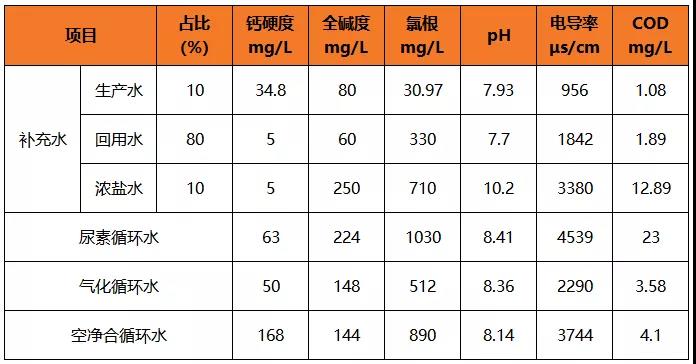

1.2   現場水質情況

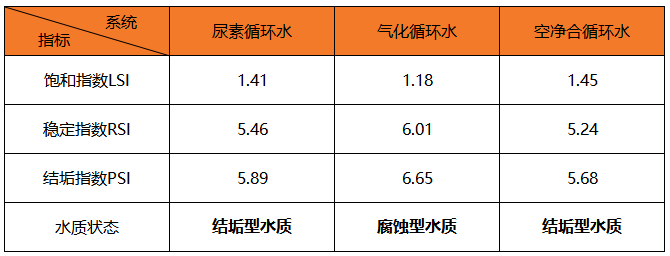

1.3  循環水水質情況判斷：

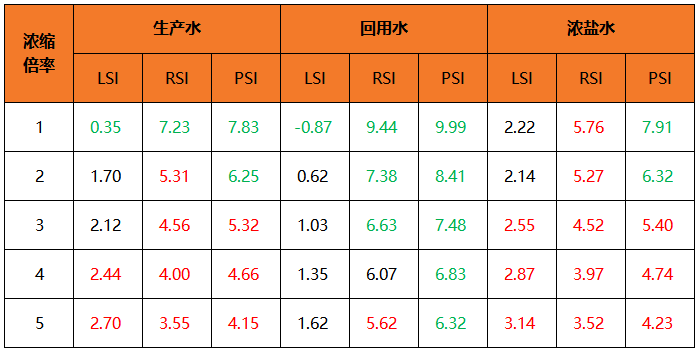

表：三種補充水源在不同濃縮倍率下的水質狀態

綠色標注為該種水樣在該濃縮倍率情況下是腐蝕狀態，紅色標注為該種水樣在相應的濃縮倍率情況下是結垢狀態；

生產水在未濃縮前屬腐蝕型水質，在濃縮到三倍以后，轉變?yōu)榻Y(jié)垢型水質；

回用水為強烈腐蝕型水質，即使?jié)饪s到5倍，也屬過渡型結垢和腐蝕兼具型水質；

濃鹽水水質結垢傾向明顯；

通過如上對水質的分析可知，三種水質在不同濃縮倍率條件下，所表現出的腐蝕、結垢狀態完全不同。

表：循環水水質情況分析

    根據三大指數法判斷，盡管補水來源相同，為生產水、回用水、濃鹽水，但是，因?yàn)槿N水源在各系統、各時間段循環水系統中的存在比例不同，所以會導致在特定時間段內，水質的穩定性狀態不同。同時，可以推斷，對同一個循環水系統，在不同時段來說，因?yàn)檠a(bǔ)水水源的切換，會導致穩定性發生快速的變化。比如：目前尿素循環水屬于結垢傾向水質，但如果下一時間段補充了強腐蝕性回用水，會在短時間內轉變?yōu)楦g性水質，會導致系統內鋼材產生一定程度的腐蝕，在另一個階段有可能補充水改變?yōu)闈恹}水，因?yàn)闈恹}水的結垢傾向，會導致水體的穩定狀態快速變化，甚至?xí)诙虝旱难a(bǔ)水時間內由腐蝕型變?yōu)閺?qiáng)烈結垢型水質。

    在過去幾十年的循環水處理過程中，絕大多數現場均為單一補充水源，對于單一補充水源而言，水質在特定的濃縮倍率下，水質穩定性是可以預測的。水處理服務商根據預測的濃縮倍率，從而可以計算出水質的結垢或者腐蝕趨勢，阻垢緩蝕劑的配方及添加量就可以確定，所以在以往的循環水處理過程中，單一的配方是能滿足現場要求的。

    貴廠積極響應各級領導部門號召，循環水系統采用多種補充水，帶來的管理難度就是如上述水質呈現出的腐蝕和結垢趨勢交替變化，且變化迅速。傳統的單一配方和加藥量方案不能適應新的水質條件，急需可變配方。根據檢測水質情況，并根據水質的腐蝕、結垢傾向智能化的調整藥劑配方，才能從根本上解決這一新的情況。

1.4  化驗、監督情況：

    目前循環冷卻水中各項能表征水質穩定程度指標的檢測，采用人工間隔采樣和人工分析。由于目前我廠循環水檢測項目眾多，分別有鈣離子、總硬度、氯離子、堿度、濁度、電導率、藥劑濃度、COD、pH、濃縮倍率等10項指標,一期工程有三個循環水系統，分析頻率為一天一次，檢測項目達到30項，加上取樣時間，一個人在8小時內做完全部的化驗工作將有較大的壓力，人工間接采樣和人工分析受人員數量及勞動量的限制明顯。管理工程師根據每天的化驗結果下指令調整藥劑藥量或者調整各項水質指標（主要是通過管理排放和補水來實現）。但由于循環水水質是隨環境溫度、生產負荷、補水水質快速變化的。這種低頻率的分析和調整水質顯然不能滿足生產過程中阻垢、緩蝕、安全生產、節能減排的目標。

1.5  藥劑濃度將無法檢測

    上世紀90年代開始，國內主要用有機磷配方阻垢緩蝕劑，對于有機磷配方藥劑，用戶可以人工檢測總磷來反推循環水中的阻垢藥劑濃度，但隨著環保部門對于外排水的政策趨嚴，各廠為了不增加后續除磷費用，越來越多的用戶提出使用無磷阻垢緩蝕劑的要求，但是無磷藥劑在循環水中的濃度檢測，成為一個管理難題。近幾年，針對無磷環保型藥劑，人們已經研發了各種檢測手段，其中比較具有代表性的有：鋅離子檢測法、聚合物比濁法、鉬酸鹽測定法、唑類跟蹤法等，因?yàn)楦鞣N原因，以上幾種直接檢測法都沒有在大范圍推廣，如鋅離子的活潑性，在循環水的pH值波動過程中，鋅鹽會沉積或析出；聚合物比濁法又會有非有效成分的干擾等。循環水中的藥劑濃度的檢測需求，也是迫切需要解決的一大問題。

二、循環水系統問題解決辦法

2.1 相關國標的意見

國標GB/T 50050-2017的推薦意見

9.0.1循環冷卻水系統監測與控制宜符合下列規定

1、pH值在線監測與加酸/加堿量宜連鎖控制

2、電導率在線監測與排污水量宜連鎖控制

3、(ORP)氧化還原電位或余氯在線監測與氧化性殺生劑投加量，宜連鎖控制

4、阻垢緩蝕劑濃度在線監測與阻垢緩蝕劑投加量，以連鎖控制

國標GB/T 50050-2017的解釋條文摘抄如下：

9.0.1 為了保證循環冷卻水的處理效果降低系統運行管理成本，確保系統安全穩定運行，宜采用在線檢測技術實施監控循環冷卻水的水質水量和藥劑變化，通過自動控制系統能夠?qū)崿F(xiàn)循環冷卻水的高效穩定運行。

9.0.11再生水的水質波動非常大，需要增加水質全分析項目，盡可能及時了解其變化，并根據情況調整循環冷卻水操作和處理方案。但如果根據規范要求每四小時檢測一次，那么加上二期工程，至少得增加6人，專門用于循環水檢測崗位。這時人員的成本將會增加很多。

2.2市售循環水熒光自動加藥裝置的功能分析

    通過對市場的調查，目前，使用范圍最廣的是循環水熒光自動加藥裝置，智能加藥系統主要由加藥硬件系統、計算機控制系統、檢測傳感系統、軟件模型系統、無線信號傳輸系統等部分組成。

2.2.1 在線實時檢測功能，系統采用以在線自動檢測設備為核心，利用現代先進的儀器設備，達到對各類循環水系統水質實時監測的目的。最快可以4秒鐘檢測一次，檢測效率及準確性大大優于人工檢測。

    可實現在線檢測的項目主要有鈣離子、氯離子、堿度、濁度、電導率、藥劑濃度、腐蝕速率、pH、ORP、濃縮倍率等10項指標，完全可以滿足我公司實際需求，其中在線的腐蝕速率表檢測可靠，相比于傳統的掛片法沒有滯后性，可有效避免生產設備的因腐蝕帶來的威脅。

2.2.2 控制、調整功能，設備根據檢測結果將信號反饋至加藥泵（可控制阻垢緩蝕劑、殺菌劑、加酸或加堿）。

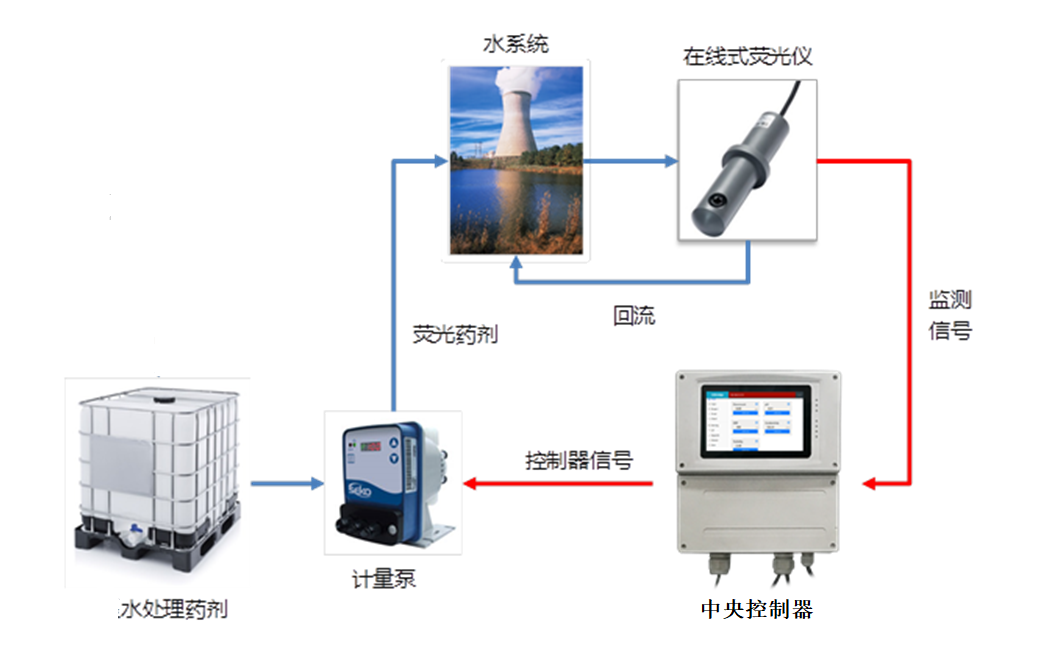

藥劑濃度的檢測與自動反饋控制原理圖

    安裝循環水熒光自動加藥裝置后，鑒于貴公司循環水水質的復雜性，我們可以利用檢測結果，脫離濃縮倍率的指導，創新的利用三大指數（飽和指數、穩定指數、結垢指數）來指導生產，變被動為主動，在計算水質的腐蝕、結垢狀態后，根據智慧專家數據庫的指導，實現自我分析判斷，根據及時數據狀況，確定加藥方案，并實現配方和加藥濃度的調整，從而在水質不斷變化的狀態下，實現阻垢、緩蝕、安全生產、節能減排的目標。

2.2.3 數據傳輸功能，另外自動加藥設備利用目前4G網絡，將數據通過網絡實時傳輸?shù)焦炯锌刂浦行模赏ㄟ^手機終端對循環水系統的水質情況一目了然，隨時隨地了解循環水水質的變化情況。

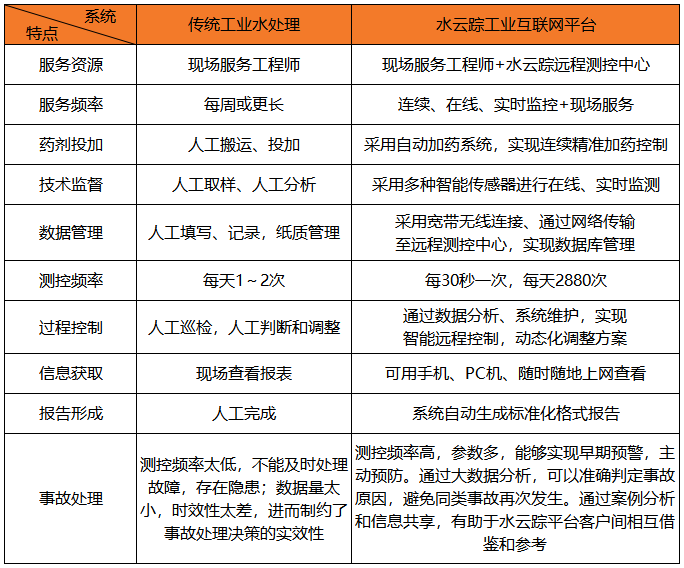

表：安裝水云蹤智能控制平臺前后對比

三、經濟性分析

    根據一些工業發達國家的統計，每年由于腐蝕造成的經濟損失，約占國民生產的1.5%~4.2%，美國由于腐蝕造成的經濟損失高達1,260億美元/年，我國尚未進行全國性的腐蝕損失調查，但根據國家科委腐蝕科學學科組，對石油、化工、冶金、工業建材、紡織輕工等部門的腐蝕情況調查表明，我國部分工業部門由于腐蝕造成的經濟損失約為當年生產總值的4%，這個數字與許多國家調查結果大致相同，我國腐蝕損失為2,800億人民幣/年。

    腐蝕、結垢與化工生產相伴而生，特別是現代化工的發展，要求生產在高溫高壓連續不斷操作條件下運行，在這樣苛刻的工況條件下，出現結垢的后果主要是增加能耗，在停機期間進行清洗等作業可以恢復原狀，結果可逆可控。一旦設備出現腐蝕破壞，整個生產裝置就將被停產，造成嚴重的經濟損失，例如30萬噸/年合成氨裝置，因腐蝕停產一天，損失為60萬元人民幣，30萬噸/年乙烯裝置因腐蝕停機一天損失約為750萬元人民幣，因此化工行業的腐蝕最為嚴重，經濟損失最大。

另外，以下幾方面也是循環冷卻水智能控制系統的優勢：

1、人員成本

    目前大多數工業循環水系統藥劑的添加需要人工投加到加藥罐里，再通過加藥泵加到循環水系統里或者通過人工沖擊式投加；指標的檢測也是化驗室人工操作。這樣的加藥方式無形中增加了人員投入且不方便管理。采用水云蹤自動加藥在線監測設備，可以減少企業人員投入，方便管理循環水系統，遠程動態監測到藥劑投加及水質波動情況。如節約加藥工一名（5萬元）和化驗人員6名（每人8萬元，按照規范4小時檢測一次計算），每年節約人工費用約53萬元。

2、藥劑費用

    常規循環水的藥劑添加分兩種方式：一種是沖擊式，一種是24小時不間斷性投加，在上述兩種模式下，循環水藥劑濃度控制范圍很廣，比如總磷控制4-7mg/L,最低的4 mg/L到最高的7 mg/L增加了75%的含量，到造成藥劑浪費。采用水云蹤自動加藥設備動態監測循環水中藥劑濃度，通過監測數據的實時變化情況，動態的把藥劑濃度控制到一個合理的范圍內，避免造成藥劑的浪費。

    通過我們對目前100多家優質客戶藥劑用量的分析，加水云蹤后阻垢劑的節約量約15-20%。按照一個循環水量為30000M³/H的系統，一年藥劑節約的費用約3-5萬元，五個循環冷卻水系統每年約20萬。

3、檢測費用

    目前廠里循環水指標均為人工檢測，根據檢測指標的標準，每位檢測人員在檢測過程中經驗或手法不盡相同，所以檢測的結果都會出現不同偏差，那么數據的可靠性降低，在為系統運行過程中的指導性也降低。采用水云蹤智能控制設備可以避免以上的問題。同時在檢測試劑方面、耗材方面均有不同程度的節約，檢測一個水樣全部分析10個項目按照50元計算（每個循環水系統每天檢測6次），一年節約費用約54.75萬元。

4、節水費用

循環水量為30000m3/H的系統，

濃縮倍率為3倍時，

補水量=30000×1.5%=450T/H

排污水量=150T/H

濃縮倍率為5倍時，

補水量=30000×1.25%=375T/H

排污水量=75T/H

全年節水約8000×75=60萬噸,同時減少排污60萬噸。

5套循環水系統保守節約200-300萬噸/年。
